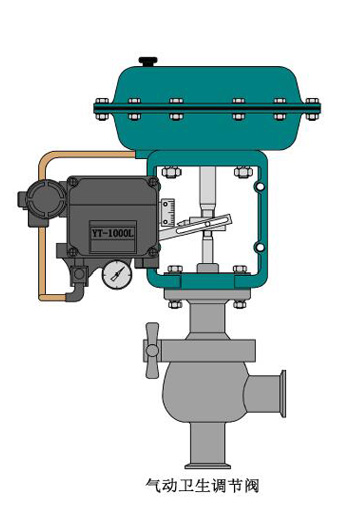

進口氣動衛生級調節閥是專為食品、制藥、化妝品等高衛生標準行業設計的精密流體控制設備，采用氣動驅動方式實現對流量、壓力等參數的精確調節。其核心特性及應用概述如下
進口衛生級氣動薄膜調節閥技術參數
閥體型式 ：角型鑄造球體式（標準型）
三通、直通、多通等（變型產品）
公稱通徑：Dn15、25、40、50、65、80、100mm
公稱壓力：PN1.0MPa
連接型式 ：卡箍式、螺紋式、法蘭式（如無合同約定，將按卡箍式連接供貨）
材 料
：不銹鋼304SS、316SS、316LSS
填 料：
三元乙丙橡膠,聚四氟乙烯
進口衛生級氣動薄膜調節閥 閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比（E%）；直線（L）
材 料：不銹鋼304SS、316SS、316LSS
執行機構型式：多彈簧式膜片執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍：1.5～3kg/cm2（0.15～0.3MPa）
氣源接口：M16×1.5
環境溫度：-30～+70℃
閥體型式：氣開式或氣關式
進口衛生級氣動薄膜調節閥 附件
閥門定位器、手輪機構、空氣過濾減壓閥、行程開關、閥位傳送器等。
進口衛生級氣動薄膜調節閥 性能
泄漏量：小于額定Kv的0.01%
回差：帶定位器：小于全行程的1%；不帶定位器：小于全行程的3%
基本誤差：帶定位器：小于全行程的±1%；不帶定位器：小于全行程的±5%
可調范圍：30 : 1
進口氣動薄膜衛生級調節閥 執行器技術參數
|
執行器名稱 |
ZHA/B多彈簧簿膜執行機構 |
||
|
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
|
有效面積(cm2) |
350 |
350 |
560 |
|
行程 |
10、16 |
25 |
40 |
|
彈簧范圍 |
1.5~3kg/cm2(0.15~0.3MPa) |
||
|
膜片材料 |
乙丙橡膠夾尼龍布 |
||
|
氣源接口 |
RC1/4" |
||
|
環境溫度 |
-30~+70℃ |
||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||
|
作用形式 |
氣關式(B)-失氣時閥位開(FO);氣開式(K)-失氣時閥位關(FC) |
||
進口衛生級氣動薄膜調節閥外形尺寸
|
公稱通徑mm |
25 |
40 |
50 |
65 |
80 |
|
L0 |
100 |
105 |
105 |
155 |
155 |
|
L1 |
100 |
125 |
125 |
175 |
175 |
|
A |
φ285 |
φ285 |
φ285 |
φ285 |
φ285 |
|
L |
90 |
90 |
90 |
95 |
95 |
|
H |
470 |
480 |
480 |
510 |
510 |
